Elektrody nasadkowe LUVATA
Elektrody nasadkowe w standardowych kształtach oraz wykonaniach specjalnych. METALCON jest wyłącznym dystrybutorem elektrod nasadkowych LUVATA w Polsce.
OFERTA / MIEDŹ I KOMPONENTY
Elektrody do zgrzewarek
Komponenty robocze do zgrzewania oporowego. Wykonanie dobieramy do procesu, materiału zgrzewanych elementów i geometrii połączenia.
ZAKRES WYKONANIA
Od potrzeby
do komponentu.
Elektrody punktowe i garbowe
Warianty proste, wygięte i kształtowe, z mocowaniem dopasowanym do zgrzewarki. Wykonania do zgrzewania nakrętek i śrub dobieramy do konkretnej aplikacji.
Elektrody krążkowe
Do zgrzewania liniowego. Geometrię krążka, otwór mocujący i gatunek materiału ustalamy według dokumentacji.
Materiały specjalne
Elektrody z wolframem, molibdenem lub elkonitem do zastosowań wymagających specjalnego materiału roboczego.
ELEKTRODY / PRODUKCJA SERYJNA
Wiele detali.
Jedna dbałość o wykonanie.
Elektrody i komponenty z miedzi do zastosowań przemysłowych. Standardowe kształty oraz wykonania dostosowane do wymagań zgrzewania.
Poznaj elektrodySZCZEGÓŁY TECHNICZNE
Dobór elektrody
zaczyna się od aplikacji.
Gatunki do zgrzewania
Grupa A2: CuCr1, CuCr1Zr, CuZr. Grupa A3: CuCo2Be, CuCoNiBe, CuNi2Si. Grupa B obejmuje wolfram, molibden oraz materiały wolfram–miedź.

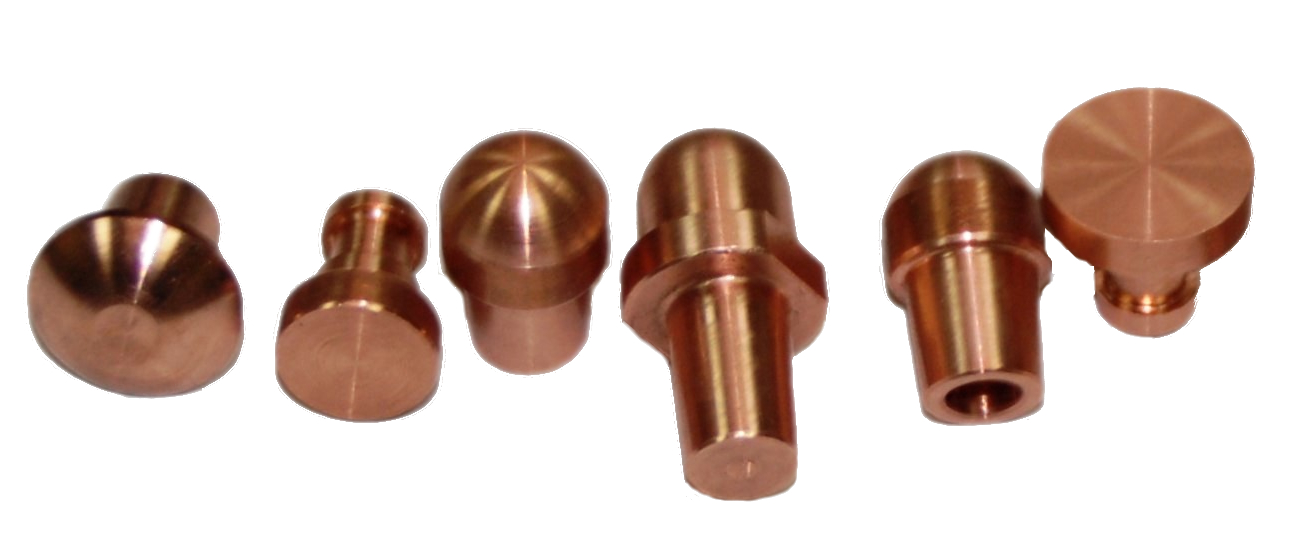

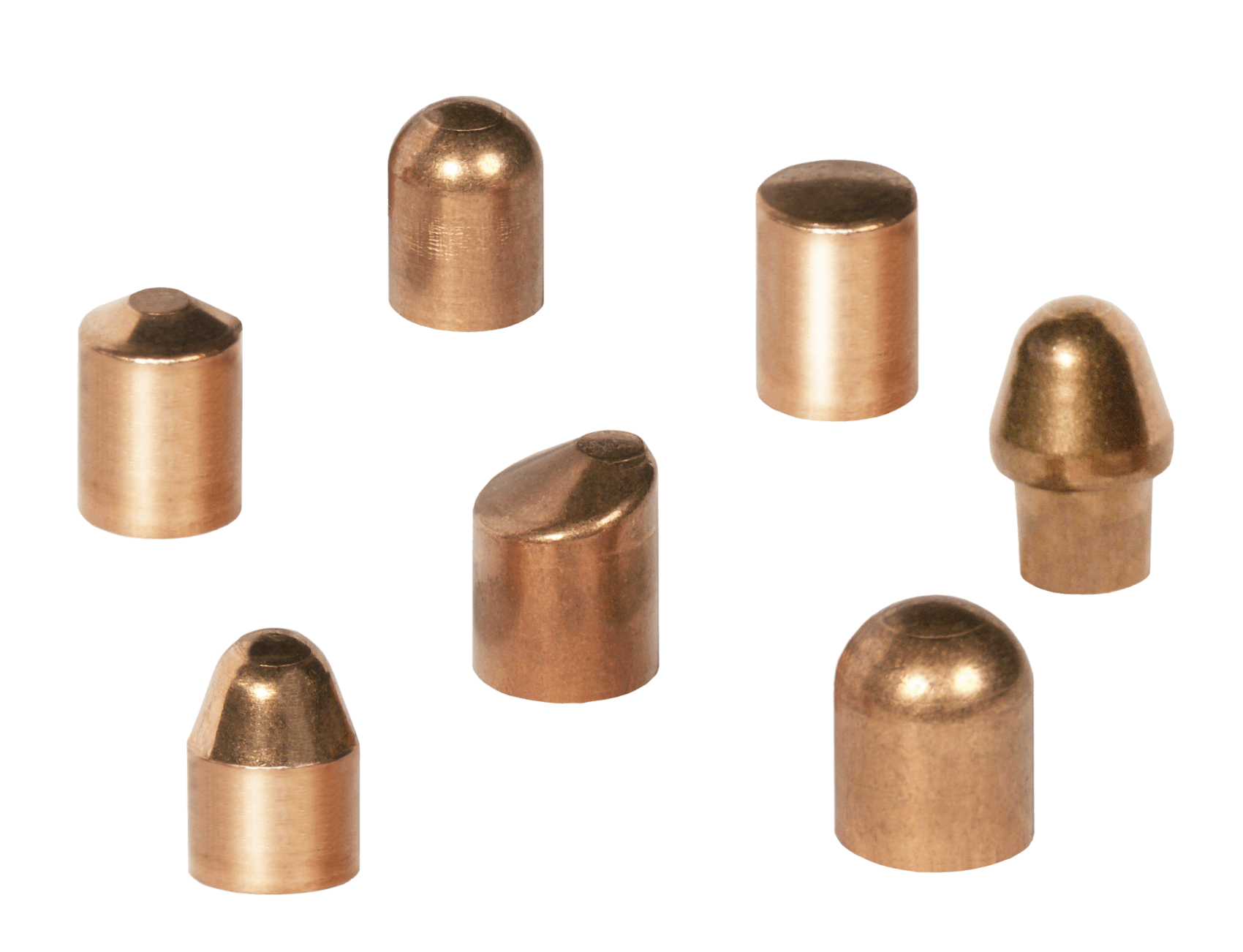

Elektrody nasadkowe

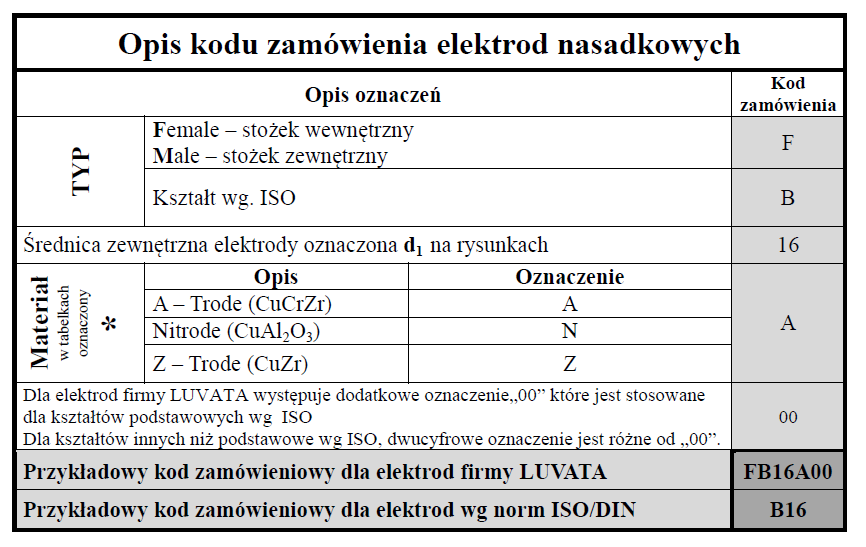

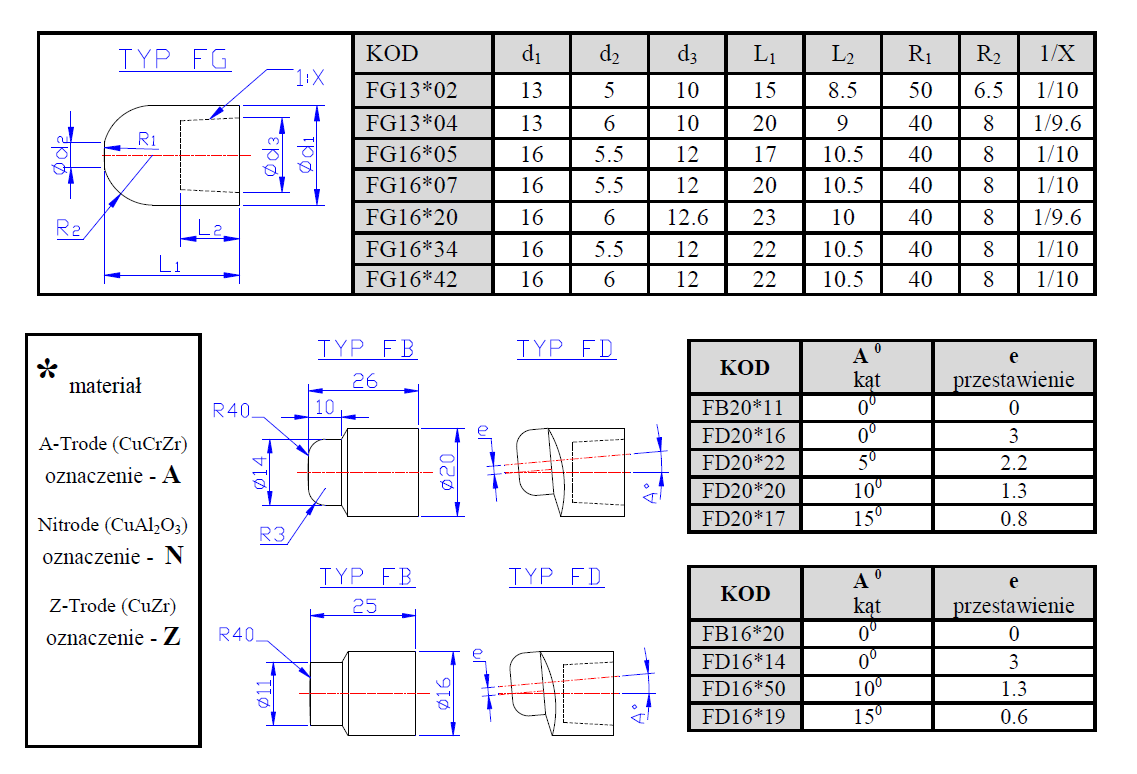

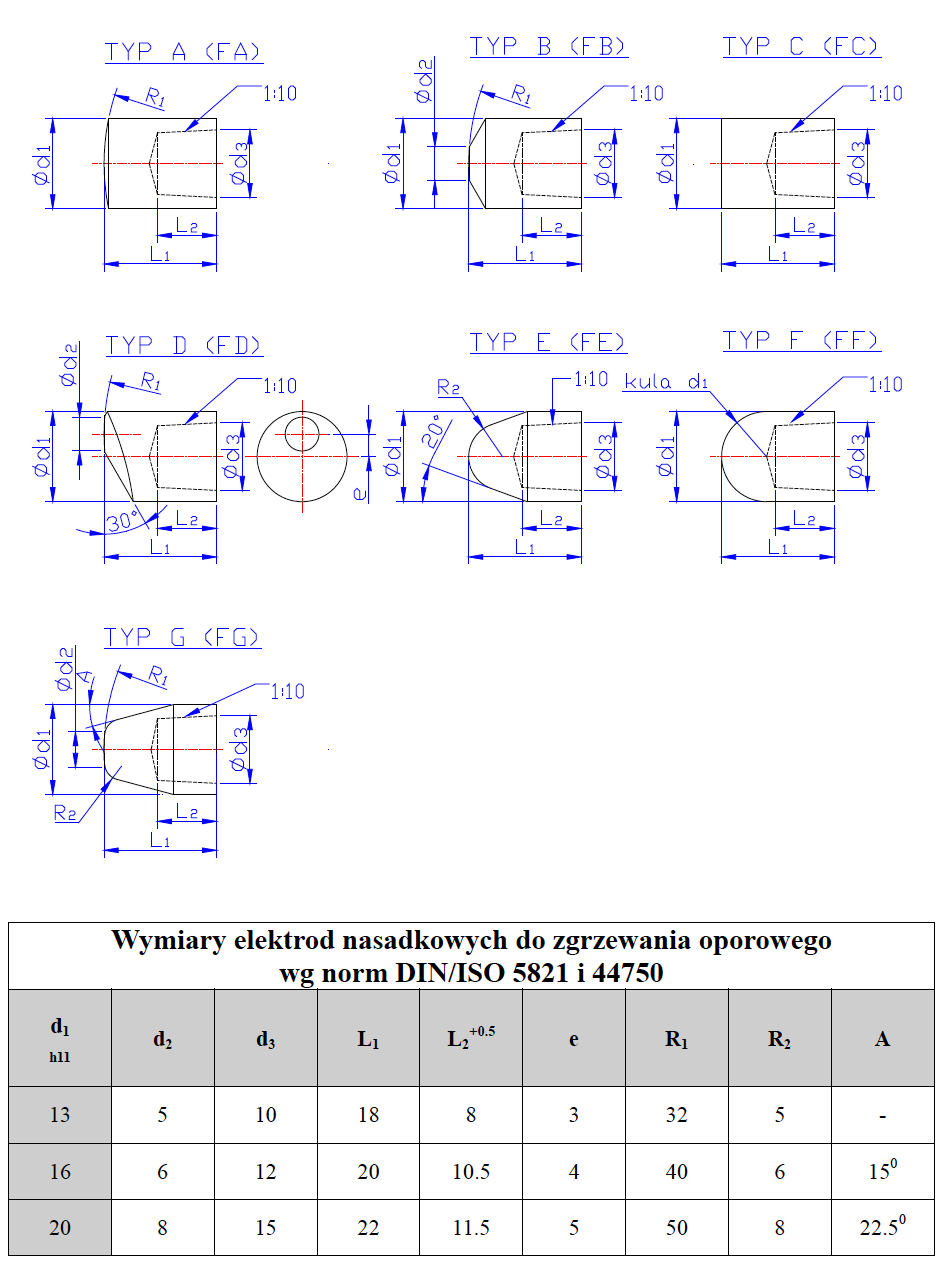

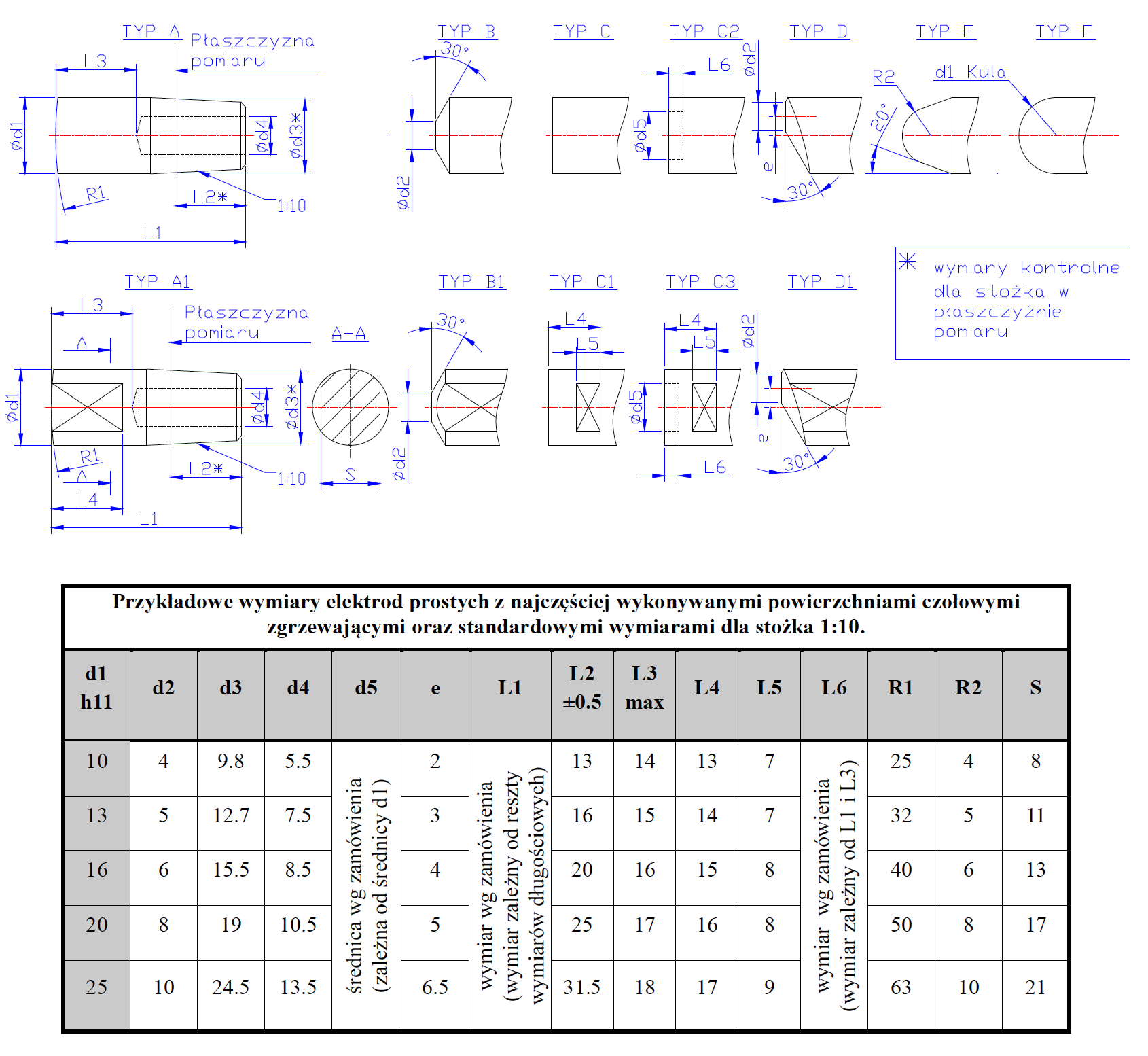

Kształty podstawowe opisane w katalogu według ISO 5821 i DIN 44750 oraz kształty specjalne. Rysunki poniżej zawierają sposób odczytu oznaczeń LUVATA i podstawowe wymiary.
Inne oznaczenia katalogowe

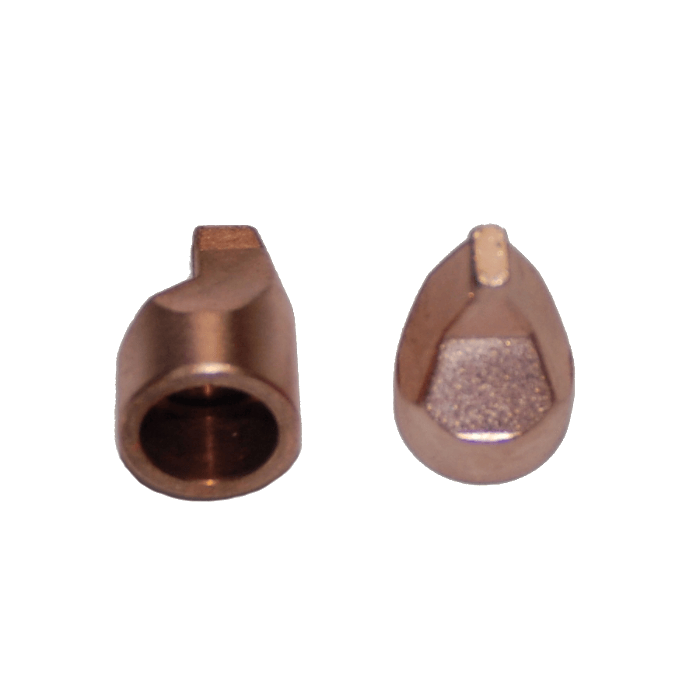

Przykłady wykonania dla przemysłu samochodowego: 1978/1, 1978/2, P9 113 10 112 oraz P9 113 10 20.

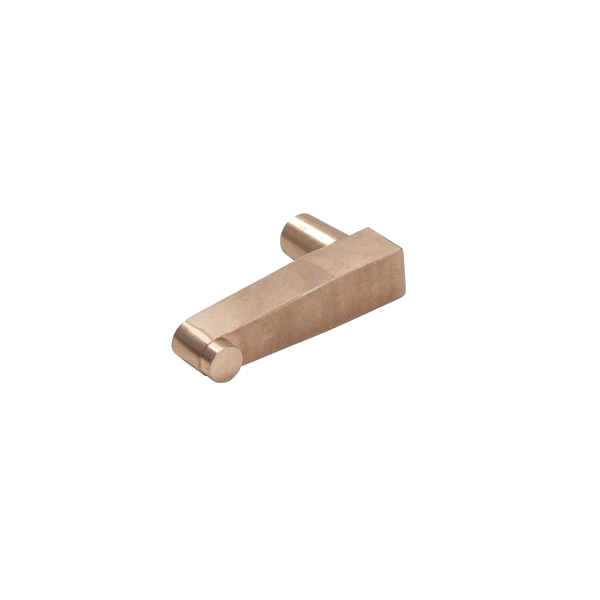

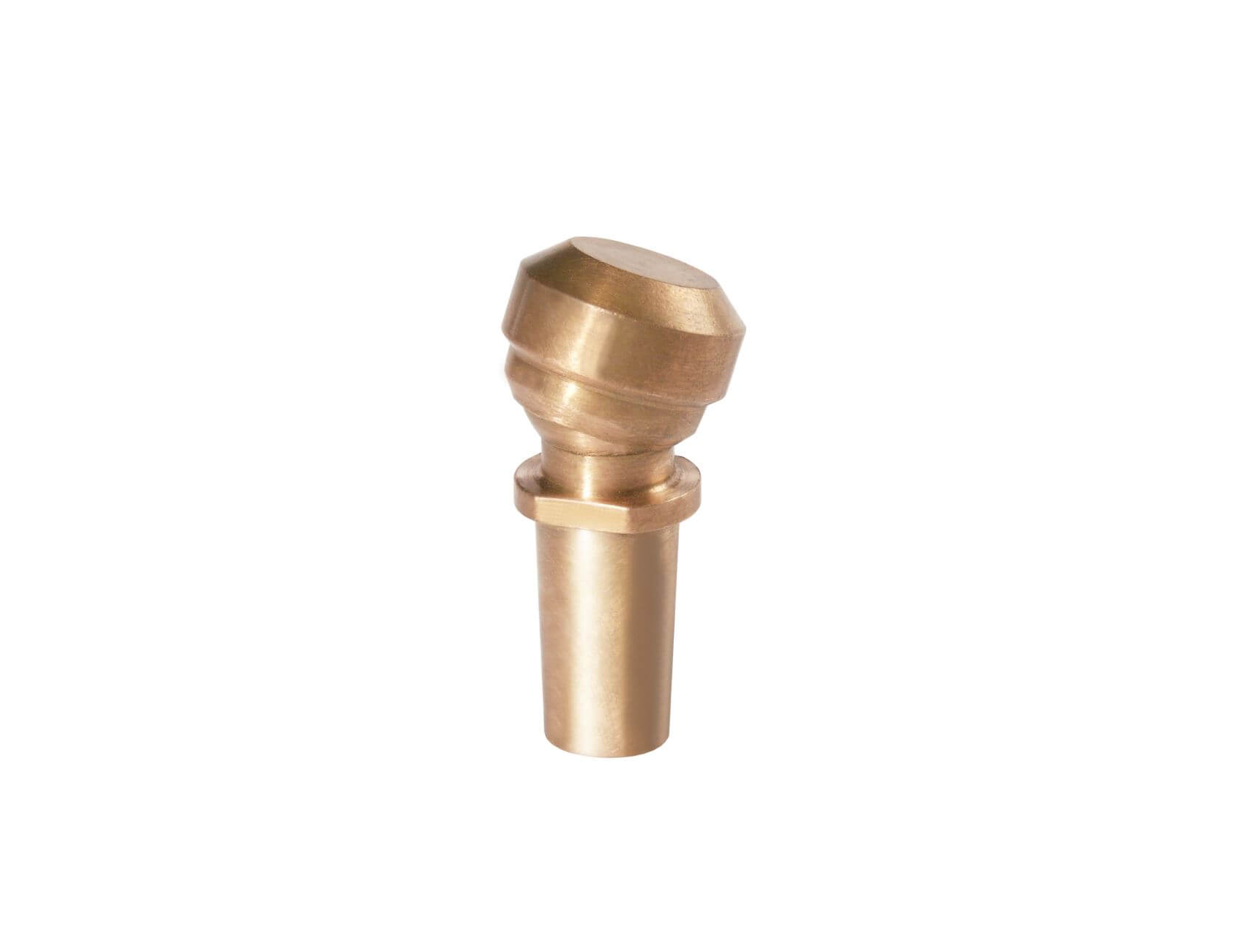

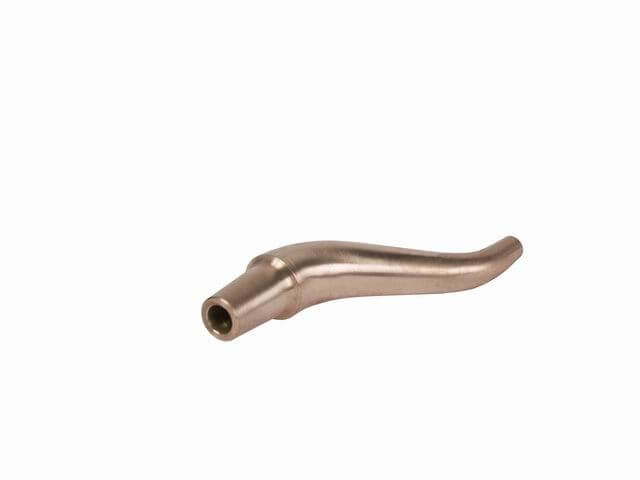

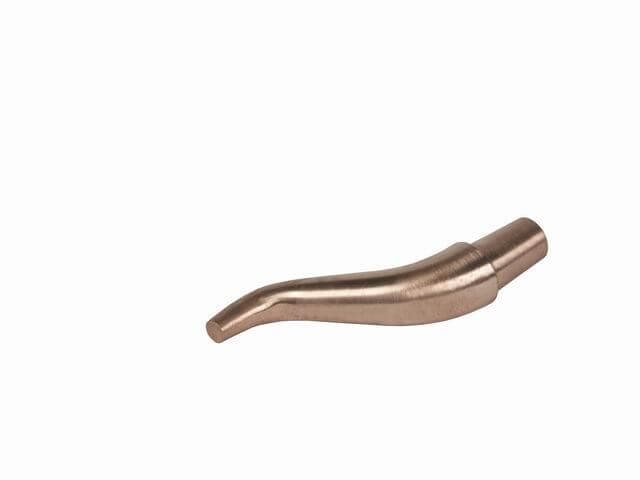

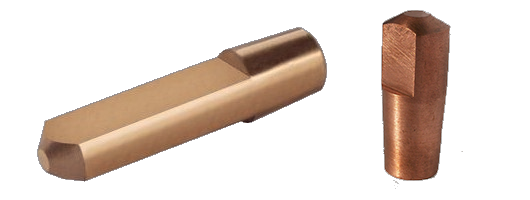

Elektrody punktowe

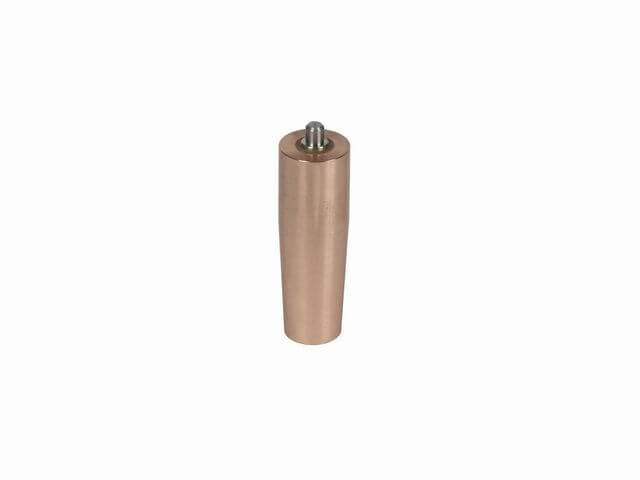

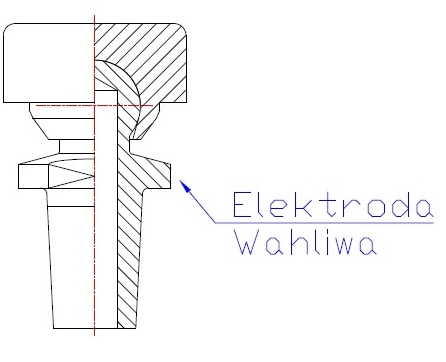

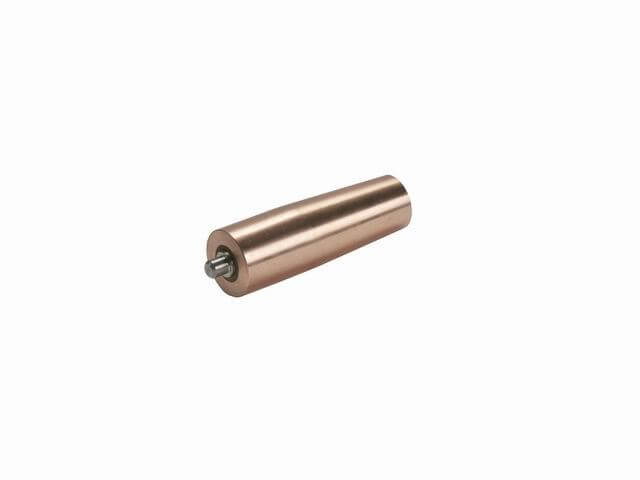

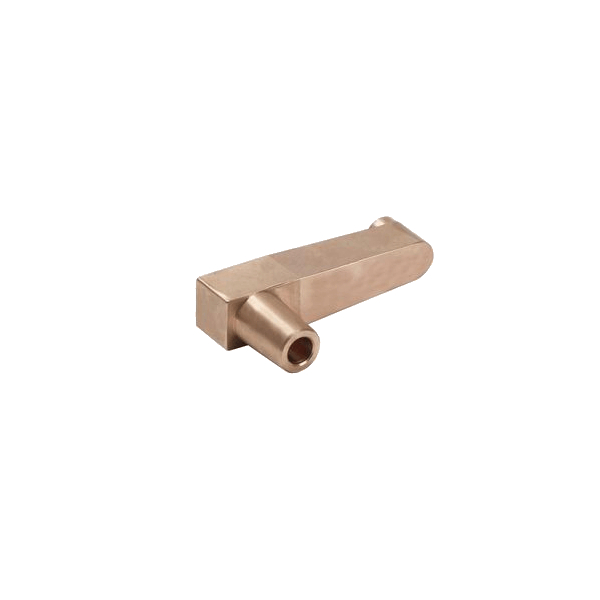

Proste z różnymi chwytami, wahliwe, gięte i kształtowe. Dostępne są stożki zewnętrzne i wewnętrzne 1:10 oraz wykonania z pinem lub stalową tulejką izolowaną tekstolitem.

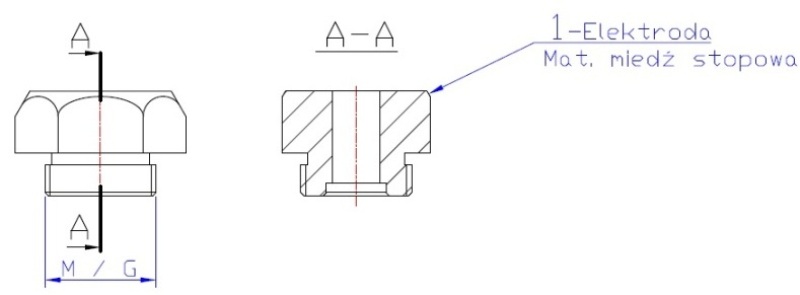

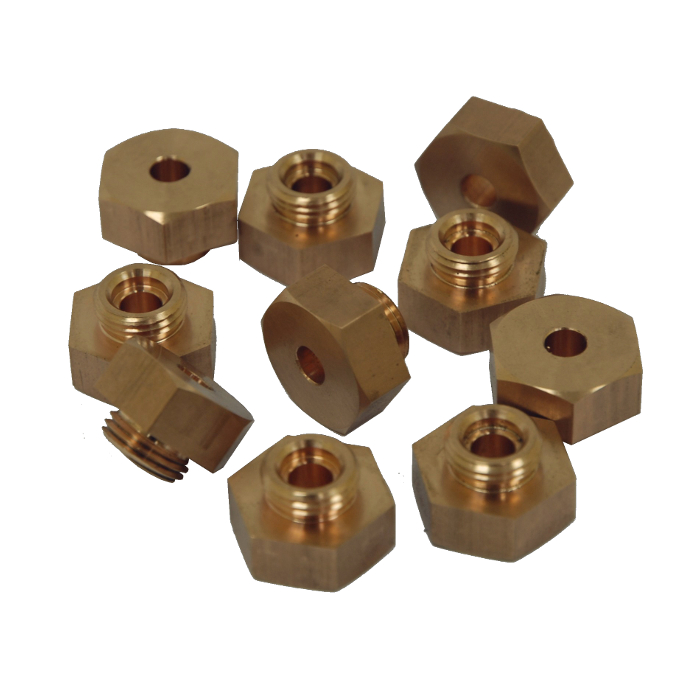

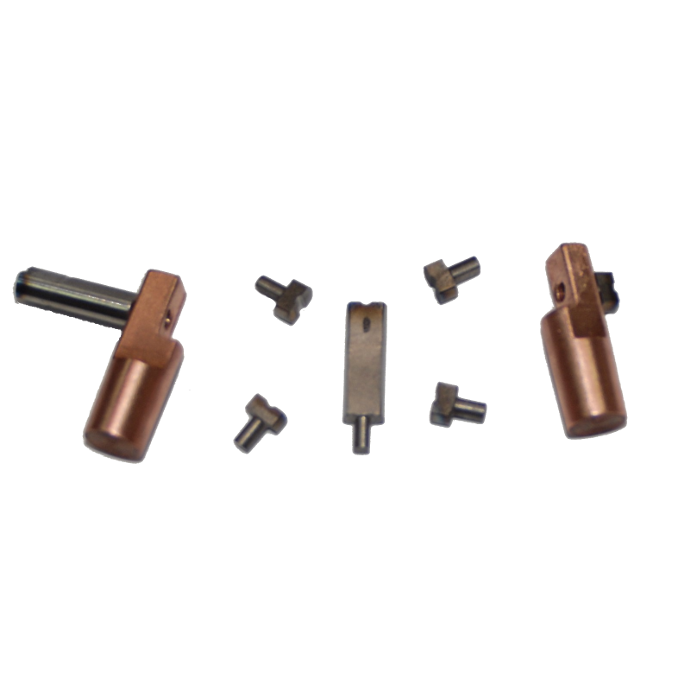

Elektrody do nakrętek

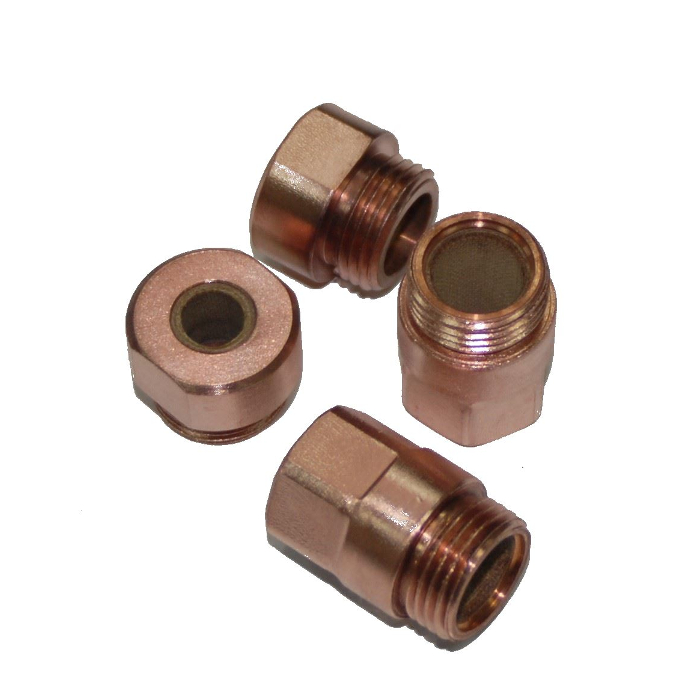

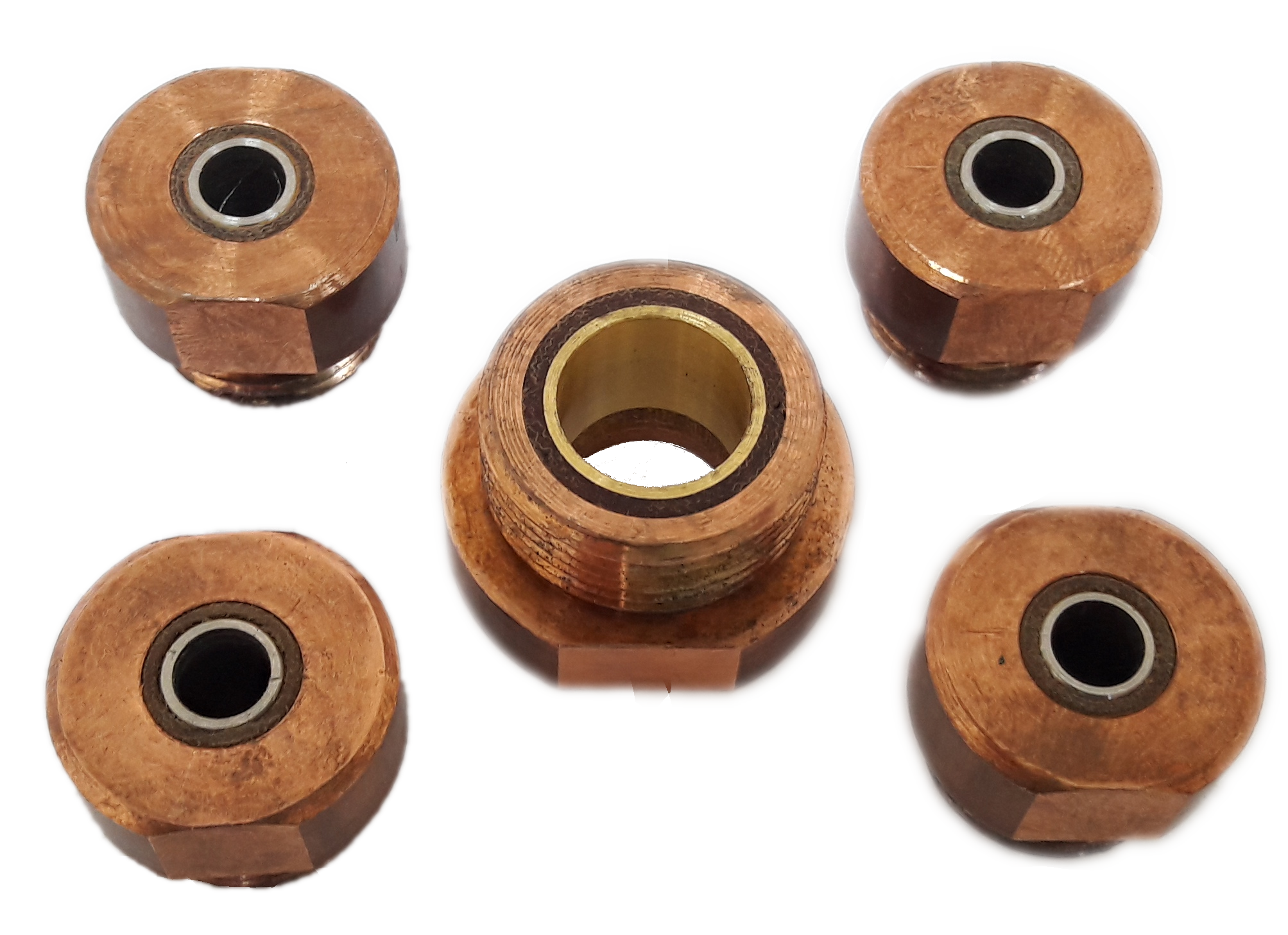

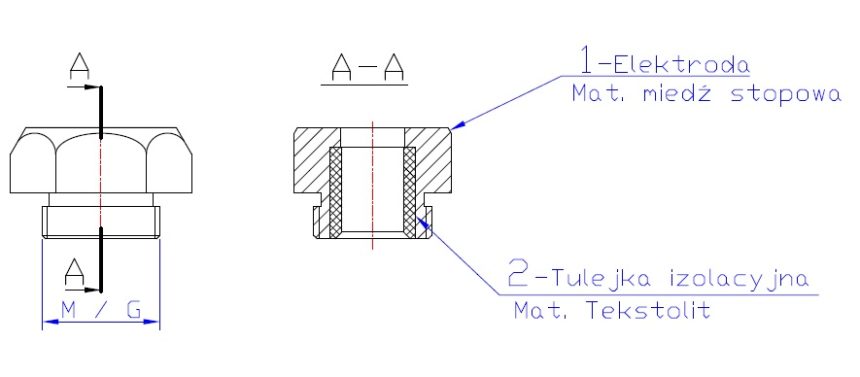

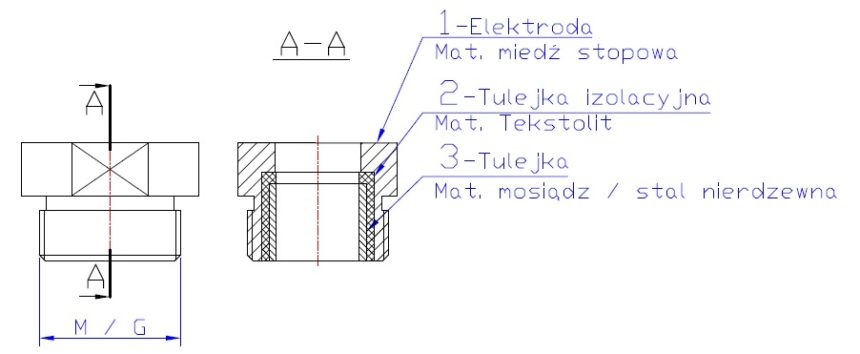

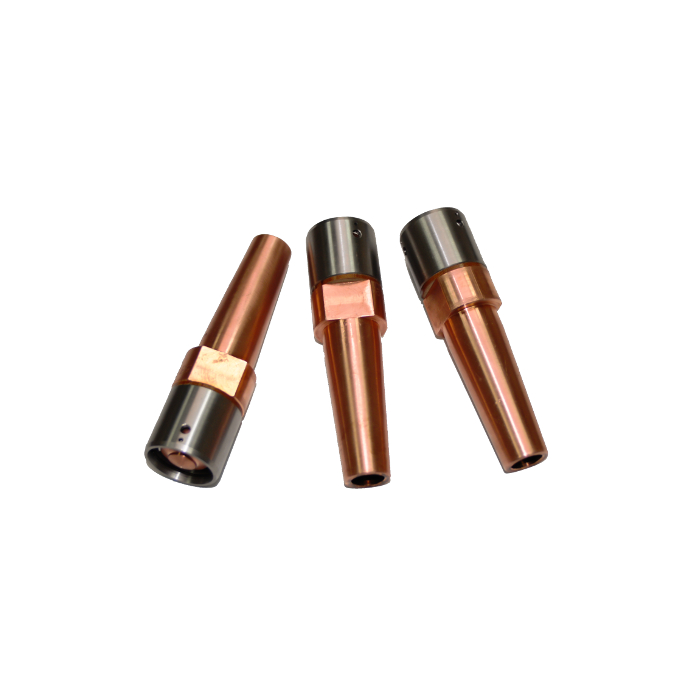

Warianty z izolacją dla pinów stalowych lub mosiężnych, warianty z izolacją i tulejką ślizgową oraz wykonania z pinem ceramicznym niewymagającym izolacji.
Połączenia materiałów
W wykonaniach specjalnych materiały grup A2 i A3 można łączyć z wolframem, molibdenem lub elkonitem przy użyciu lutu srebrnego.

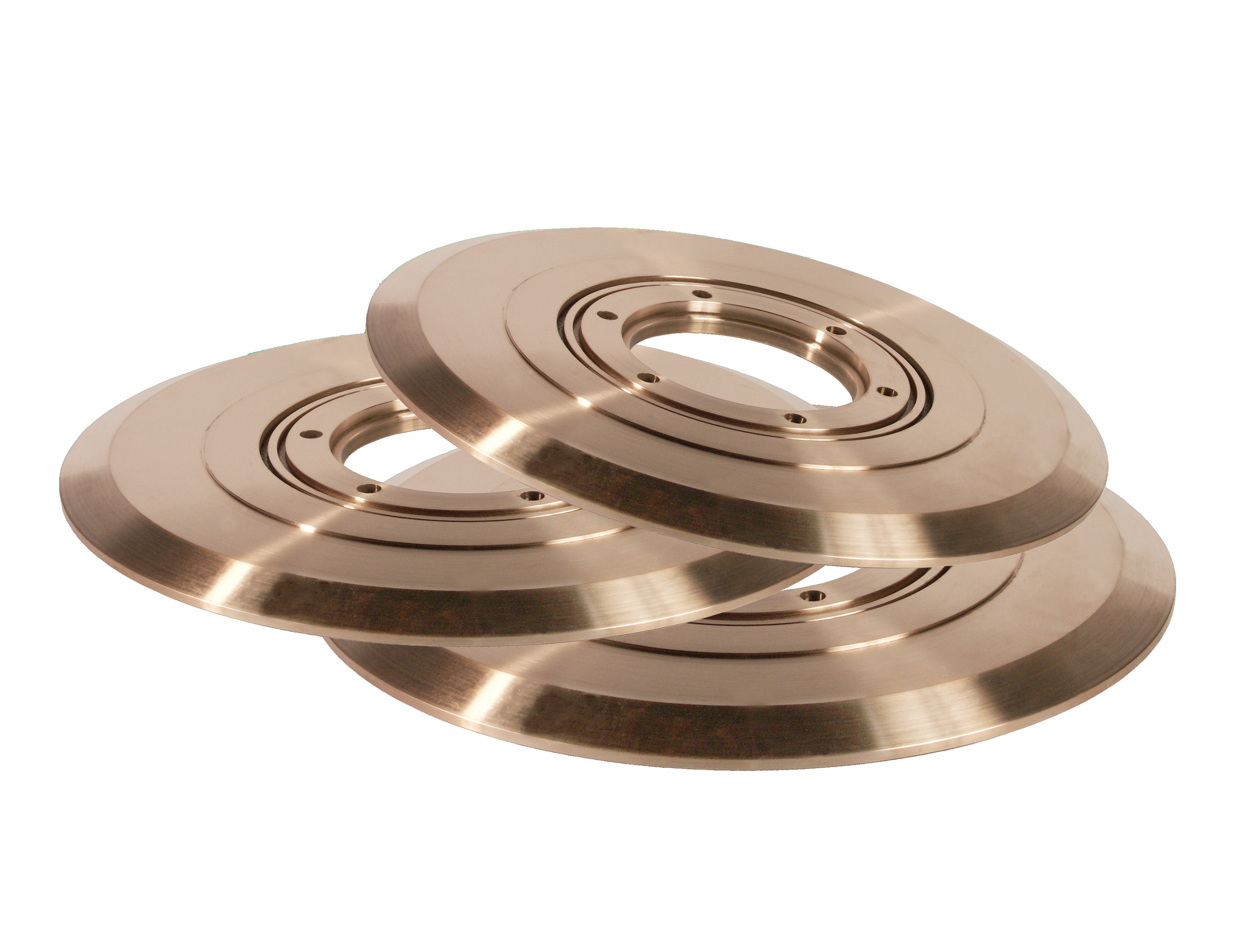

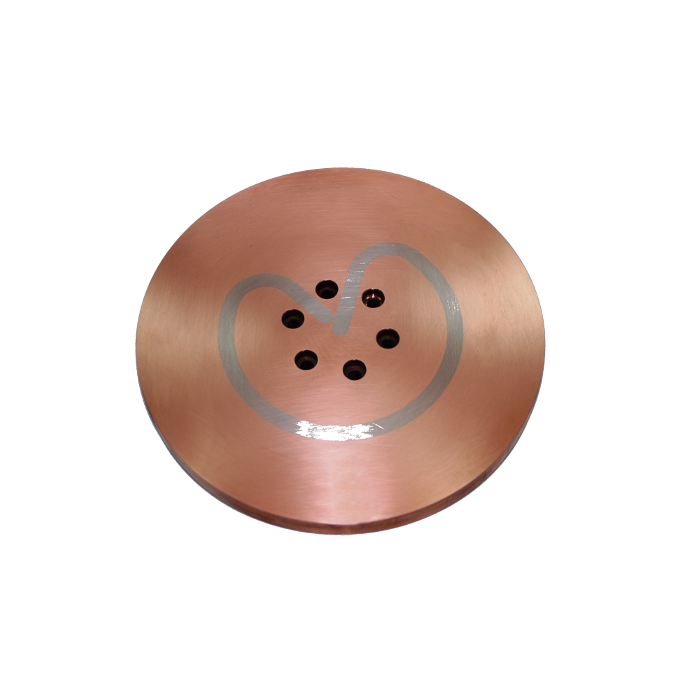

Elektrody krążkowe do Ø450 mm

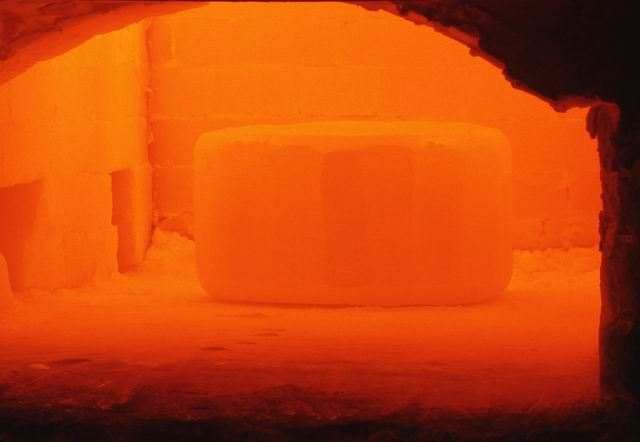

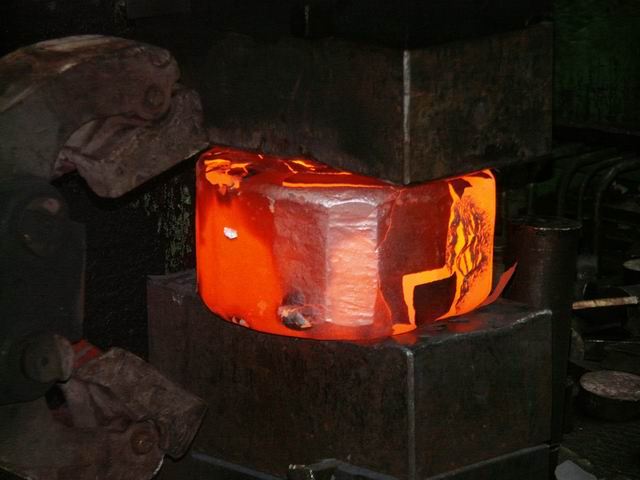

Wytwarzanie obejmuje obróbkę plastyczną na gorąco i na zimno, obróbkę cieplną oraz różne układy chłodzenia. Wykonanie standardowe z CuCrZr klasy A2: twardość ≥75 HRB. Materiały klasy A3: CuCo2Be lub CuNi2Si.
Kontrola materiału i wykonania
Kontrola surowców obejmuje właściwości materiału, w szczególności twardość i przewodność elektryczną. Dokumentację części można przygotować na podstawie dostarczonego wzoru.
Zastosowania

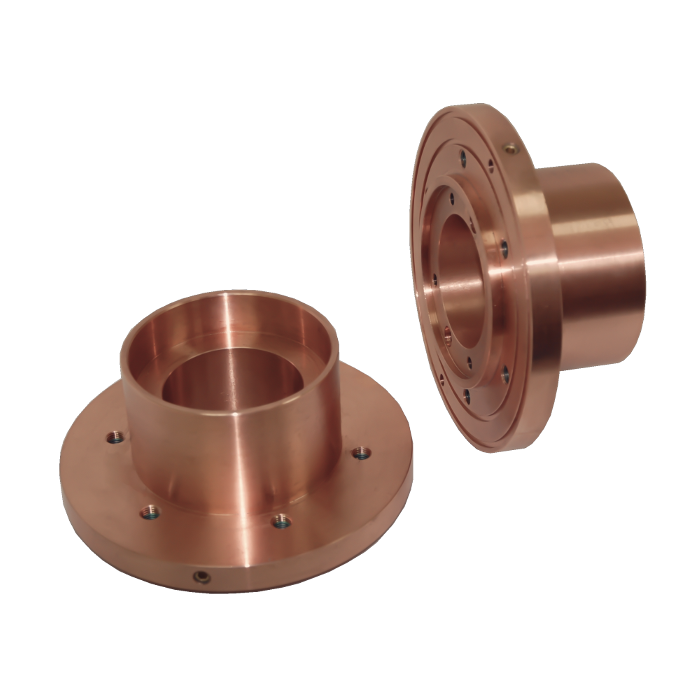

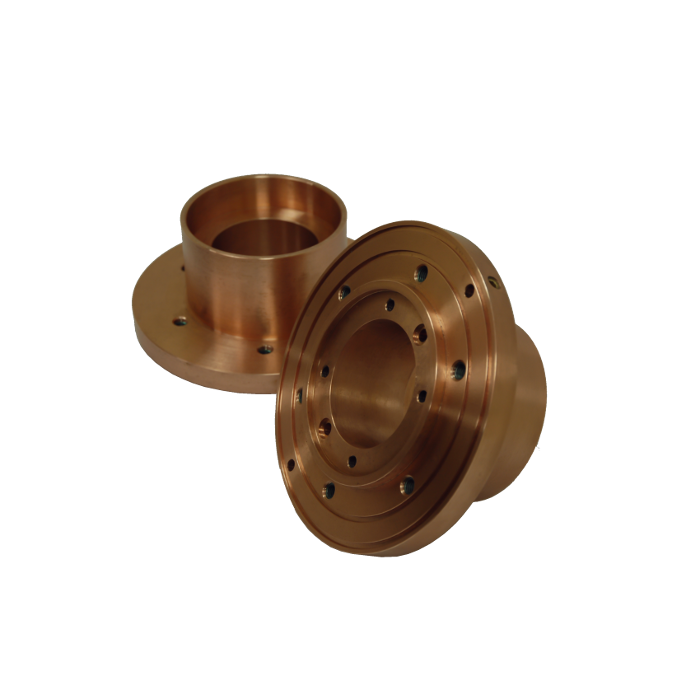

Zgrzewanie punktowe, garbowe i liniowe, w tym nakrętki, podzespoły przemysłowe oraz specjalne zastosowania takie jak zgrzewanie łańcuchów. W galerii znajdują się również głowice do elektrod krążkowych i elementy z chłodzeniem wewnętrznym.
GEOMETRIA / WARIANTY / DOKUMENTACJA
Rysunki i przykłady wykonania
Rozwiń wybrany dział. Kliknij zdjęcie lub rysunek, aby obejrzeć szczegóły.
Elektrody nasadkowe 2 materiałów
Przykłady innych elektrod nasadkowych wg oznaczeń LUVATA 2 materiałów
Elektrody do zgrzewarek wykonujemy wg norm, dostarczonej dokumentacji lub wzoru 13 materiałów
Elektrody do zgrzewania garbowego nakrętek 6 materiałów

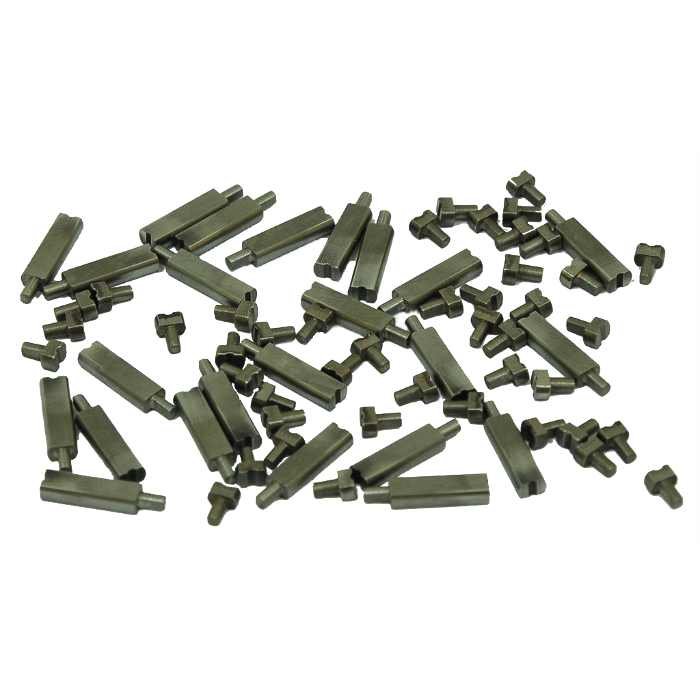

Elektrody specjalne z wolframem, molibdenem, elkonitem 2 materiałów
Co przekazać do wyceny?
Dokumentacja
Rysunek techniczny lub fotografie i wymiary wzoru.
Materiał i ilość
Gatunek materiału, jeżeli jest znany, oraz potrzebna liczba elementów.
Warunki pracy
Zastosowanie części, wymagania wykonania i oczekiwany termin.
OD DOKUMENTACJI DO GOTOWEGO ELEMENTU
Porozmawiajmy o Twoim detalu.
Rysunek, wzór lub opis zastosowania — to dobry początek współpracy.
